Alles wat u moet weten over zelfsmerende lagers (en waarom ze u tijd en geld besparen

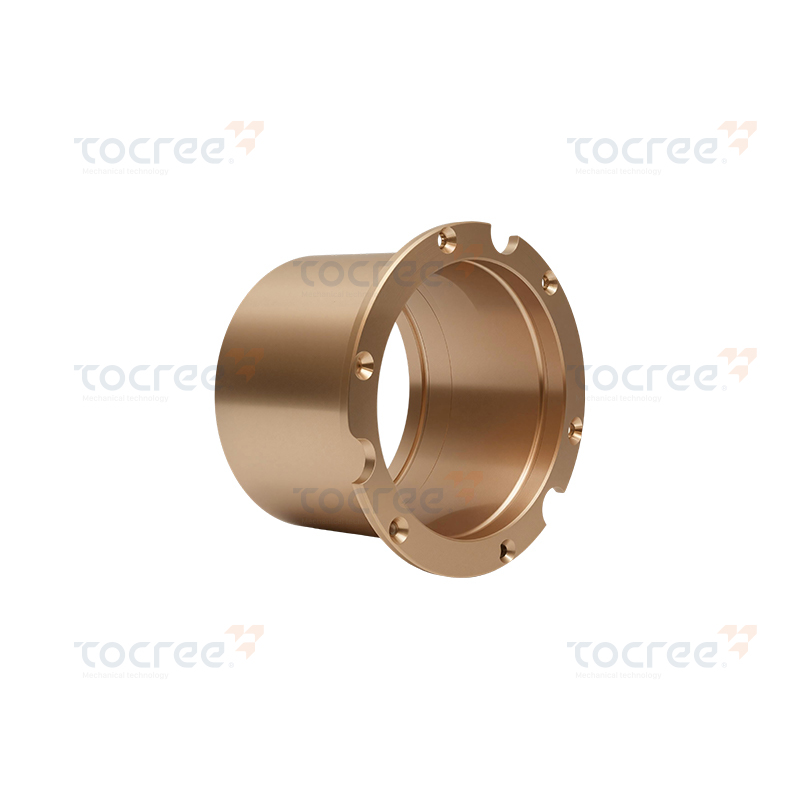

Wat is een zelfsmerend lager en hoe werkt het?

Een zelfsmerend lager is een type lager dat zijn eigen smeermiddel bevat dat rechtstreeks in het lagermateriaal is ingebouwd - er is geen extern vet, olie of onderhoudsschema vereist. Het smeermiddel is ingebed in de vorm van vaste deeltjes, poreuze structuren of speciale polymeerverbindingen die tijdens bedrijf een dunne smeerfilm op het asoppervlak afgeven. Deze continue, gecontroleerde vrijgave vermindert wrijving en slijtage gedurende de gehele levensduur van het lager.

Het mechanisme werkt via wat ingenieurs 'transferfilm'-technologie noemen. Terwijl de as tegen het lageroppervlak draait of glijdt, worden microhoeveelheden smeermiddel – meestal grafiet, PTFE (polytetrafluorethyleen) of molybdeendisulfide – overgebracht op het pasoppervlak. Hierdoor ontstaat een zelfaanvullende beschermlaag die de wrijving laag houdt, zelfs onder aanhoudende zware belasting. In tegenstelling tot conventionele oliegesmeerde lagers die afhankelijk zijn van een vloeistoffilm om bewegende delen van elkaar te scheiden, zijn zelfsmerende ontwerpen afhankelijk van vastestofchemie om hetzelfde werk te doen, maar met veel minder onderhoud.

Dit maakt ze een aantrekkelijke oplossing in toepassingen waar nasmeren onpraktisch is, waar verontreiniging door oliën of vetten onaanvaardbaar is, of waar apparatuur betrouwbaar moet werken onder extreme omstandigheden zoals hoge temperaturen, vacuüm of chemisch agressieve omgevingen.

Belangrijkste soorten zelfsmerende lagers

Niet alle zelfsmerende lagers zijn op dezelfde manier gebouwd. Het juiste type hangt af van uw belastingsvereisten, bedrijfstemperatuur, snelheid en omgeving. Hier is een overzicht van de meest gebruikte categorieën:

Poreuze metalen (gesinterde) lagers

Deze zijn gemaakt van samengeperste en gesinterde metaalpoeders – meestal brons of ijzer – die een netwerk van onderling verbonden poriën achterlaten. De poriën zijn vooraf verzadigd met olie, die door capillaire werking naar buiten sijpelt wanneer het lager tijdens gebruik opwarmt, en vervolgens weer naar binnen wordt gezogen wanneer het afkoelt. Deze "ademende" werking maakt gesinterde lagers uitstekend geschikt voor lichte tot middelzware toepassingen zoals kleine motoren, ventilatoren en huishoudelijke apparaten. Ze zijn goedkoop, stil en kunnen jaren meegaan zonder extra smering.

Massief polymeer en PTFE-lagers

Zelfsmerende lagers op polymeerbasis zijn volledig gemaakt van kunststoffen – PTFE, nylon, acetaal of PEEK – vaak aangevuld met versterkende vulstoffen zoals glasvezel, koolstof of bronspoeder. Vooral PTFE heeft een van de laagste wrijvingscoëfficiënten van alle vaste materialen, waardoor deze lagers ideaal zijn voor schone omgevingen zoals voedselverwerking, farmaceutische machines en medische apparatuur. Ze zijn bovendien volledig corrosiebestendig en elektrisch niet geleidend.

Composietlagers (met metalen achterkant en polymeervoering)

Composiet zelfsmerende lagers combineren een stalen of bronzen steunschaal met een dunne gebonden laag van op PTFE gebaseerde of soortgelijke polymeervoering. De metalen achterkant zorgt voor een hoge structurele sterkte en uitstekende warmteafvoer, terwijl het polymeeroppervlak voor de smering zorgt. Dit hybride ontwerp ondersteunt aanzienlijk hogere belastingen dan lagers van puur polymeer en wordt veel gebruikt in auto-onderdelen (deurscharnieren, ophangingsverbindingen), landbouwmachines en bouwmachines.

Grafiet-aangesloten en koolstoflagers

Deze lagers zijn doorgaans gemaakt van brons of gietijzer met inzetstukken van grafiet die rechtstreeks in het lichaam zijn gestoken of gegoten. Grafiet is een uitstekend vast smeermiddel; het behoudt zijn eigenschappen bij extreem hoge temperaturen en in omgevingen waar oliën zouden verteren of verdampen. Koolstofgrafietlagers worden vooral gebruikt in stoomturbines, pompen die hete vloeistoffen verwerken en industriële ovens waar de bedrijfstemperaturen boven de 400°C kunnen komen. Ze werken ook goed in natte omgevingen, omdat water de smeerprestaties van grafiet daadwerkelijk verbetert.

Filamentgewonden en vezelversterkte lagers

Deze lagers worden gebruikt in zware industriële en maritieme toepassingen en zijn opgebouwd uit lagen geweven stof (vaak glas- of koolstofvezels) geïmpregneerd met hars en PTFE. Ze bieden een uitzonderlijk draagvermogen en slagvastheid en worden vaak aangetroffen in roerlagers aan boord, compensatoren van bruggen en hydraulische cilinders. Hun vermogen om randbelasting en verkeerde uitlijning van de as te tolereren, maakt ze ook populair in terreinvoertuigen en mijnbouwapparatuur.

Hoe zelfsmerende lagers zich verhouden tot conventionele lagers

Bij de keuze tussen zelfsmerende en conventioneel gesmeerde lagers moeten afwegingen worden gemaakt tussen verschillende prestatie- en kostendimensies. De onderstaande tabel vat de belangrijkste verschillen samen:

Waar worden zelfsmerende lagers gebruikt?

De aantrekkingskracht van olievrije, onderhoudsvrije lagers strekt zich uit over een breed scala aan industrieën. Hier zijn enkele van de meest voorkomende toepassingen in de echte wereld waarbij deze lagers uitblinken:

• Auto-industrie: Deurscharnieren, pedaalconstructies, stoelmechanismen, ophangingsbussen en stuurstangen profiteren allemaal van zelfsmerende glijlagers. Er wordt verwacht dat deze onderdelen de hele levensduur van het voertuig meegaan, zonder dat ze opnieuw hoeven te worden gesmeerd – precies wat composiet- en polymeerlagers leveren.
• Voedsel- en drankverwerking: Transportbanden, mixers, vulmachines en verpakkingslijnen in voedselfabrieken tolereren geen olie- of vetverontreiniging. FDA-conforme PTFE-gevoerde of polymeerlagers zijn hier de standaardoplossing en zorgen voor een soepele werking zonder enig risico op productverontreiniging.
• Lucht- en ruimtevaart en defensie: Satellieten, vliegtuigactuatoren, landingsgestellen en stuuroppervlakken worden blootgesteld aan vacuümomstandigheden en extreme temperatuurschommelingen waarbij vloeibare smeermiddelen onpraktisch zijn of eenvoudigweg verdampen. In deze toepassingen worden op grafiet gebaseerde lagers en vaste smeermiddellagers met droge film veelvuldig gebruikt.
• Bouw en zwaar materieel: Graafmachines, bulldozers en kranen werken in stoffige, modderige en schokgevoelige omgevingen. Zware composietlagers en bronzen grafietbussen kunnen deze omstandigheden veel beter aan dan afgedichte wentellagers die vervuild of overbelast kunnen raken.
• Maritieme toepassingen: Roerlagers, schroefasbussen en onderwaterdekhardware profiteren van watergesmeerde of koolstofgrafiet zelfsmerende lagers die corrosiebestendig zijn en zelfs onder water efficiënt werken.
• Pompen en kleppen: In chemische fabrieken, raffinaderijen en energieopwekkingscentra verwerken pompen vaak hete, agressieve of schurende vloeistoffen. Brons- of koolstoflagers met grafietplug zijn bestand tegen deze vloeistoffen zonder dat een apart smeersysteem nodig is.
• Kleine motoren en apparaten: Gesinterde bronzen lagers zijn te vinden in vrijwel elke kleine elektromotor – van computerkoelventilatoren tot wasmachinepompen – omdat ze compact en stil zijn en gedurende de hele levensduur van het product geen onderhoud nodig hebben.

Belangrijke prestatiefactoren die u moet begrijpen voordat u kiest

Het selecteren van het verkeerde zelfsmerende lager voor uw toepassing is een van de meest voorkomende oorzaken van vroegtijdig falen. De kritische parameters om te evalueren zijn:

PV-waarde (druk x snelheid)

De PV-waarde is het product van de lagerbelasting (in MPa of psi) en de oppervlaktesnelheid van de as (in m/s of ft/min). Elk zelfsmerend lagermateriaal heeft een maximaal toegestane PV-waarde. Als deze wordt overschreden, raakt het lager oververhit en slijt het snel. Ongevuld PTFE heeft bijvoorbeeld een PV-limiet van ongeveer 0,1 MPa·m/s, terwijl PTFE-composietlagers met bronzen achterkant 0,5 MPa·m/s of meer aankunnen. Controleer altijd het PV-gegevensblad van de fabrikant en pas een veiligheidsfactor toe.

Bedrijfstemperatuur

Polymeerlagers hebben hogere temperatuurlimieten: PTFE bereikt doorgaans een maximale temperatuur van ongeveer 260 °C, terwijl PEEK tot 300 °C aankan. Koolstofgrafiet- en grafietgeplugde bronzen lagers kunnen veel warmer worden dan 400 °C. Het is net zo belangrijk om rekening te houden met de prestaties bij lage temperaturen: in koude omgevingen worden sommige polymeren bros, wat kan leiden tot scheuren onder belasting. Specificeer zowel de minimale als de maximale bedrijfstemperaturen bij de aanschaf van uw lagers.

Asmateriaal en oppervlakteafwerking

Zelfsmerende lagers zijn gevoelig voor de kwaliteit van het asoppervlak, zoals oliegesmeerde lagers dat niet zijn. Een ruw asoppervlak kan de polymeer- of smeermiddelfilm snel afschuren, waardoor de levensduur van de lagers dramatisch wordt verkort. De meeste fabrikanten adviseren een oppervlakteruwheid van de as van Ra 0,4 tot 0,8 µm voor optimale prestaties. Assen van gehard staal (HRC 45 of hoger) hebben sterk de voorkeur boven zacht of roestvrij staal, dat kan aanvreten tegen bepaalde lagermaterialen.

Opruiming en pasvorm

In tegenstelling tot wentellagers vereisen gewone zelfsmerende lagers een nauwkeurige diametrale speling tussen de boring en de as. Als het te strak zit, kan het lager vastlopen of overmatige hitte genereren. Als het te los zit, krijg je trillingen, lawaai en versnelde slijtage. Typische aanbevolen spelingen variëren van 0,01% tot 0,1% van de asdiameter, afhankelijk van het materiaaltype en de toepassing. Raadpleeg altijd de installatierichtlijnen van de fabrikant.

Veelgemaakte fouten bij het installeren van zelfsmerende lagers

Zelfs de beste lagers zullen vroegtijdig defect raken als deze verkeerd worden geïnstalleerd. Pas op voor deze veel voorkomende fouten:

• Vet aanbrengen "voor de zekerheid": Het toevoegen van extern vet aan een onderhoudsvrij lager kan feitelijk verontreinigingen aantrekken en in sommige gevallen de polymeervoeringen laten opzwellen of het ingebedde smeermiddel uitwassen. Zelfsmerende lagers zijn ontworpen om droog te lopen – vertrouw op de techniek.
• Met te veel kracht drukken: Polymeer- en composietlagers kunnen barsten of vervormen bij agressieve perspassing. Gebruik altijd een persgereedschap dat de kracht gelijkmatig over het gehele lagervlak verdeelt. Krimptechnieken met vloeibare stikstof werken goed voor precisieassemblages.
• Het negeren van boringtoleranties van de behuizing: De behuizingsboring moet met de juiste tolerantie worden bewerkt. Een te grote boring zorgt ervoor dat het lager in de behuizing kan draaien of schommelen (ook wel "lopen" genoemd), terwijl een te kleine boring het lager kan verpletteren, waardoor de interne speling tot gevaarlijke niveaus wordt beperkt.
• Het verkeerde schachtmateriaal gebruiken: Zachte assen of assen met een slechte oppervlakteafwerking zijn een veel voorkomende oorzaak van voortijdige slijtage. Als uw as niet geschikt is om tegen droog polymeer aan te lopen, overweeg dan een oppervlaktebehandeling zoals hardverchromen of nitreren.
• Inloopperiode in zicht: Sommige zelfsmerende lagers – met name PTFE-composiettypen – hebben een korte inloopperiode nodig om de transferfilm te laten ontstaan. Als u onmiddellijk op volle belasting werkt, kan het lageroppervlak beschadigd raken voordat de beschermfilm volledig is gevormd. Begin indien mogelijk met lagere belastingen.

Hoe u het juiste zelfsmerende lager voor uw toepassing kiest

Volg deze stapsgewijze aanpak om het beste lagertype te bepalen:

• Bepaal uw belasting en snelheid: Bereken de lagerbelasting in Newton of pond en de verwachte oppervlaktesnelheid van de as. Bereken de PV-waarde en filter lagermaterialen eruit die dit niet aankunnen.
• Identificeer uw temperatuurbereik: Ontdek de minimum- en maximumtemperaturen waarmee het lager te maken krijgt tijdens bedrijf en opslag. Dit sluit onmiddellijk sommige polymeeropties uit en wijst u op grafiet- of koolstofgebaseerde typen als de temperaturen extreem zijn.
• Beoordeel de omgeving: Wordt het lager blootgesteld aan vocht, chemicaliën, stof of straling? Voedselveilige omgevingen hebben FDA-conforme materialen nodig. Maritieme omgevingen geven de voorkeur aan watercompatibele zelfsmerende bussen. Chemische fabrieken hebben mogelijk PEEK of andere chemisch resistente polymeren nodig.
• Controleer het bewegingstype: Is de beweging continue rotatie, oscillatie of lineair glijden? Sommige lagermaterialen – vooral PTFE-composieten – presteren het beste onder oscillerende of lage snelheidsomstandigheden in plaats van bij continue rotatie op hoge snelheid. Gesinterde bronzen lagers zijn beter geschikt voor continu roterende toepassingen.
• Denk aan uw schacht: Bevestig uw schachtmateriaal, hardheid en oppervlakteafwerking. Als de schacht zacht of ruw is, houd dan rekening met de kosten van schachtvoorbereiding of -behandeling bij het maken van uw totale kostenvergelijking.
• Materiaalgegevensbladen en monsters aanvragen: Gerenommeerde lagerfabrikanten verstrekken gedetailleerde technische gegevens, waaronder PV-limieten, thermische uitzettingscoëfficiënten, druksterkte en chemische compatibiliteitsgrafieken. Vraag testmonsters aan voor prototypevalidatie voordat u zich engageert voor massaproductie.

Het kostenvoordeel op de lange termijn als u onderhoudsvrij gaat

De initiële kosten van zelfsmerende lagers zijn soms hoger dan die van standaard bronzen bussen of kogellagers, maar het plaatje van de totale eigendomskosten ziet er heel anders uit als je rekening houdt met onderhoudswerkzaamheden, smeermiddelkosten, geplande stilstand en het risico op ongeplande storingen. In productieomgevingen met grote volumes of moeilijk bereikbare installaties kan het elimineren van een enkel smeerinterval de hogere kosten van het lager vele malen terugverdienen.

Beschouw een transportsysteem in een voedselverwerkingsfabriek. Conventioneel gesmeerde lagers in die omgeving vereisen regelmatige inspectie, hersmering en eventuele vervanging van met vet verontreinigde componenten. Eén enkel contaminatie-incident kan resulteren in een volledige productterugroeping. Door over te stappen op onderhoudsvrije zelfsmerende PTFE-lagers wordt het besmettingsrisico volledig geëlimineerd en wordt dat lager uit het onderhoudsschema verwijderd, waardoor engineeringtijd wordt vrijgemaakt en dure stilstanden worden voorkomen.

Bij offshore-, mijnbouw- of afgelegen infrastructuurtoepassingen zijn de besparingen zelfs nog dramatischer. Wanneer elk onderhoudsbezoek helikoptertransport of uren reizen vereist, vertaalt het elimineren van de smeringsvereisten van tientallen lagerpunten zich in zeer aanzienlijke operationele besparingen gedurende een levensduur van de apparatuur van meerdere jaren.

Laatste gedachten

Zelfsmerende lagers zijn geëvolueerd van een niche-engineeringoplossing naar een mainstream-keuze in tientallen industrieën. Of u nu componenten specificeert voor een industriële oven met hoge temperatuur, een voedselverpakkingslijn, een autoscharnier of een satellietmechanisme, er is altijd een zelfsmerend lagertype dat is ontworpen om de klus te klaren – zonder ooit een vetspuit nodig te hebben. De sleutel is het begrijpen van de technische parameters die uw specifieke toepassing bepalen en deze afstemmen op het juiste materiaal en ontwerp. Met deze afstemming krijgt u betrouwbare, langdurige prestaties met een dramatisch lagere totale onderhoudslast.
